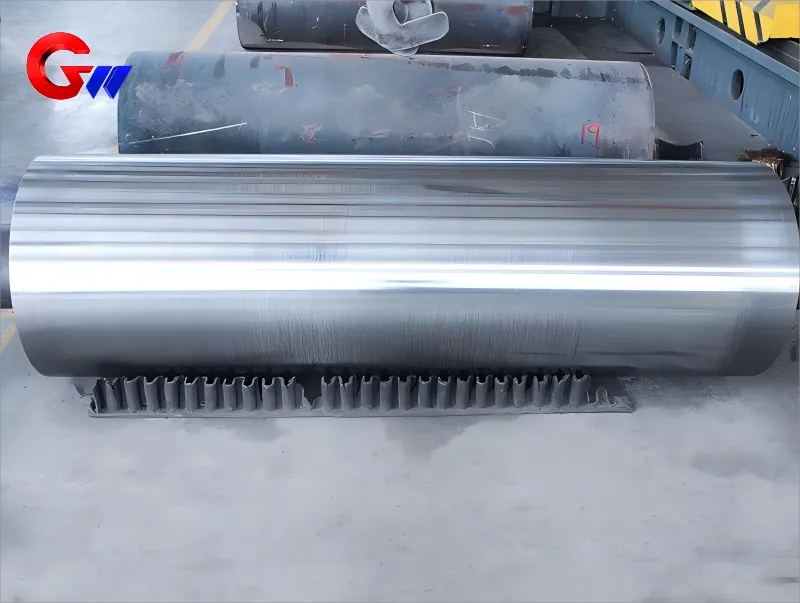

Стальная литая катушка станка для прокатки алюминиевой фольги, протестированная на динамической балансировочной машине.
Компания GW Precision производит стальные литые катушки по индивидуальному заказу для прокатки алюминиевой фольги, алюминиевых листов, фольги из нержавеющей стали и полос. В данном изделии используется литая сталь ZG310-570, а его размеры составляют 565 × 505 × 1600 мм. Как вращающийся компонент, стальная катушка требует контролируемой концентричности, точности размеров и динамической балансировки. Заготовка изготавливается методом центробежного литья, после чего проводится прецизионная механическая обработка и контроль качества.
- GW Precision
- Китай, Лоян
- Договорное соглашение
- Годовая производительность стальных катушек составляет 4000 штук.
- Информация
Стальная литая катушка станка для прокатки алюминиевой фольги, протестированная на динамической балансировочной машине.
ОнКатушка из литой стали ZG310-570Предназначен для использования на прокатных станах для алюминиевой фольги и другом оборудовании для прокатки цветных металлов. Типичные технические характеристики:565 × 505 × 1600 ммКак вращающийся компонент, стальная катушка требует контролируемой соосности, точности размеров и динамической балансировки для обеспечения стабильной работы на высоких скоростях.
ZG310-570 — это среднеуглеродистая литейная сталь с высокой прочностью и хорошими литейными характеристиками. Ее химический состав следующий:GB/T 11352-2009: углерод0,25–0,35%кремний0,20–0,45%марганец0,50–0,80%фосфор≤0,035%и сера≤0,035%Углерод способствует прочности и твердости; кремний поддерживает текучесть литья; марганец способствует измельчению зерна, закаливаемости и ударной вязкости. Контролируемое содержание фосфора и серы помогает сохранить ударную вязкость.
Применение в прокатных станах для алюминиевой фольги.
Стальная литая катушка предназначена для использования в прокатных станах для алюминиевой фольги. Ее основные функции включают поддержку роликов, передачу крутящего момента и поддержание динамической стабильности при высокоскоростном вращении. Она способна выдерживать радиальные и осевые нагрузки во время прокатки.
В предоставленных технических данных указаны скорости приблизительно500–1500 об/минпри типичной операции прецизионной прокатки в диапазоне...800–1200 об/минДинамическая коррекция баланса помогает снизить вибрацию.ISO G2.5определяется как степень баланса.
Температура в зоне прокатки может достигать приблизительно150–300 °CЭто требует соответствующей устойчивости к термической усталости. Стальная катушка также может контактировать с маслом для прокатки, поэтому износостойкость и коррозионная стойкость имеют важное значение. Области применения включают:четырехвалковые и шестивалковые прокатные станы для алюминиевой фольгинапример, прокатные станы Сендзимира, а также черновые и прецизионные прокатные станы.
Процесс производства стальных катушек для литья
Центробежное литье и механическая обработка
GW Precision используетцентробежное литьедля изготовления заготовки стальной катушки. Этот процесс обеспечивает подходящую основу для крупных вращающихся втулок перед прецизионной механической обработкой.
Основываясь на накопленном производственном опыте, компания самостоятельно разработала и создалагоризонтальный автоматический расточный станоки получил национальное свидетельство о регистрации изобретения. Станок повышает качество обработки внутренних отверстий и эффективность процесса, одновременно снижая объем ручного труда.
Для обработки наружных поверхностей компания GW Precision использует передовые технологии.Автоматические станки с ЧПУСочетание центробежного литья, специализированного расточного оборудования и обработки на станках с ЧПУ обеспечивает точность размеров и соосность, необходимые для вращающихся стальных компонентов катушек.
Динамическая балансировка и контроль качества
Динамическая балансировка является важным элементом контроля качества стальной катушки прокатного стана для алюминиевой фольги. Поскольку компонент вращается с высокой скоростью, остаточный дисбаланс может влиять на вибрацию и стабильность работы.
Компания GW Precision проводит динамическую балансировку и контроль в соответствии с требованиями к продукции, при этом концентричность и точность размеров контролируются в процессе обработки. Динамическая балансировка в сочетании с традиционным контролем размеров обеспечивает контроль качества готовой стальной катушки перед отгрузкой.
Компания также обладает собственными возможностями в области проектирования, разработки и производства технологических процессов, опираясь на отработанные технологии обработки и опытный персонал. В компании внедрена система управления производством, контролем качества и послепродажным обслуживанием.
GW Precisionстальная катушкаКлиенты компании расположены по всему Китаю, продукция также поставляется компаниям в Европе и Индии. Годовая производственная мощность по выпуску стальных катушек составляет приблизительно...4000 комплектов в год.
Представительстальная катушка ZG310-570является565 × 505 × 1600 ммПродукция может быть изготовлена по индивидуальному заказу в соответствии с чертежами заказчика, конфигурацией прокатного стана и техническими требованиями. Компания GW Precision предлагает производственный процесс, включающий контроль материалов, центробежное литье, расточку, обработку на станках с ЧПУ, контроль размеров и динамическую балансировку для изготовления стальных катушек по индивидуальному заказу, используемых в прокатке алюминиевой фольги и других цветных металлов.
